Jak podłączyć domofon do furtki? Poradnik krok po kroku

Aby podłączyć domofon do furtki, poprowadź przewód od panelu zewnętrznego do monitora w domu, podłącz elektrozaczep i zasilanie zgodnie ze schematem producenta. Szczegółową instrukcję wraz z praktycznymi wskazówkami znajdziesz w dalszej części poradnika.

Jaki domofon do furtki wybrać?

Dobór urządzenia do furtki warto rozpocząć od oceny warunków technicznych na posesji. Najważniejszym kryterium jest odległość między ogrodzeniem a budynkiem, ponieważ to ona w dużej mierze decyduje o tym, czy sprawdzi się system przewodowy, czy może lepszy będzie bezprzewodowy. Istotne znaczenie mają też możliwości poprowadzenia kabli oraz to, czy instalacja powstaje razem z nowym ogrodzeniem, czy dodawana jest do gotowej już konstrukcji.

W domach jednorodzinnych najczęściej rekomenduje się wideodomofon z kamerą zamiast prostego domofonu audio. Różnica w cenie wynosi zwykle od 20 do 30 procent, a zyskujemy podgląd osoby stojącej przed wejściem, co zwiększa bezpieczeństwo wieczorem i wtedy, gdy w domu są dzieci. Sam domofon audio sprawdza się raczej w budynkach wielorodzinnych, natomiast przy furtce prywatnej posesji może okazać się niewystarczający.

Przed zakupem trzeba też zweryfikować odporność panelu zewnętrznego na warunki atmosferyczne. Dobrze, jeśli obudowa wykonana jest z aluminium, posiada normę ochrony co najmniej IP44 i może pracować w zakresie temperatur od -25°C do +55°C. Taki panel będzie odporny na deszcz, mróz, upał i promieniowanie UV, a dodatkowo – przy odpowiedniej konstrukcji – także na próby uszkodzenia mechanicznego.

Domofon przewodowy czy bezprzewodowy?

Instalacja przewodowa gwarantuje stabilniejsze działanie i mniejszą podatność na zakłócenia, ale jej montaż bywa bardziej pracochłonny. Wymaga poprowadzenia kabli od furtki do domu, najlepiej w rurze ochronnej umieszczonej w ziemi na głębokości od 40 do 60 cm. Jeśli posesja jest już zagospodarowana, a podjazd i ogród zostały urządzone, wykonywanie wykopów może być uciążliwe.

Rozwiązanie bezprzewodowe eliminuje konieczność rozkopywania działki, a montaż jest znacznie prostszy i często możliwy do wykonania samodzielnie. Trzeba jednak pamiętać, że komunikacja radiowa lub Wi-Fi bywa wrażliwa na interferencje, a sam mechanizm otwierania furtki i tak wymaga doprowadzenia zasilania. Dlatego nawet w systemach bezprzewodowych zwykle konieczne jest poprowadzenie przynajmniej jednego przewodu do elektrozaczepu lub napędu bramy.

Przy nowym budynku lepiej od razu przygotować trasę dla instalacji przewodowej. Pozwala to uniknąć późniejszych problemów z zakłóceniami, a także daje większe możliwości rozbudowy o dodatkowe funkcje, takie jak sterowanie bramą wjazdową, drugi monitor czy moduł zdalnego odbierania połączeń.

Funkcje, na które warto zwrócić uwagę

Nowoczesne urządzenia mogą oferować znacznie więcej niż tylko rozmowę i otwieranie furtki. Przy zakupie warto sprawdzić, czy system posiada co najmniej dwa wyjścia sterujące – jedno do elektrozaczepu furtki, drugie do napędu bramy wjazdowej. Dzięki temu jednym monitorem obsłużymy wejście piesze i wjazd na posesję.

Kamera w wideodomofonie powinna mieć podświetlenie podczerwone IR LED, aby obraz pozostał czytelny po zmroku. Przydatna jest też funkcja automatycznego przełączania między trybem dziennym a nocnym. Bez tego po zapadnięciu zmroku monitor może pokazywać jedynie czarny ekran, co znacząco obniża komfort użytkowania.

Osoby, które często przebywają poza domem, docenią możliwość przekierowania połączenia na telefon komórkowy. Dzięki temu można odebrać domofon, porozmawiać z gościem i otworzyć furtkę z dowolnego miejsca. Taka opcja nie wymaga stałego dostępu do internetu, jeśli oparta jest na transmisji GSM, co zwiększa niezawodność całego układu.

Jak przygotować instalację domofonową?

Przygotowanie do montażu warto podzielić na kilka etapów. Najpierw planujemy miejsce kasety zewnętrznej, lokalizację monitora w domu oraz trasę przewodów od furtki do budynku. Zaniedbanie tego etapu zwykle kończy się brakiem zapasu kabla albo koniecznością prowadzenia go w miejscach narażonych na wilgoć i uszkodzenia mechaniczne.

Kaseta zewnętrzna powinna być zamontowana na wygodnej wysokości, zwykle w zakresie od 140 do 160 cm od poziomu gruntu. Taka lokalizacja pozwala na naturalne korzystanie z przycisku i mikrofonu, a jednocześnie zapewnia dobry kąt widzenia kamery. Panel osłaniamy przed bezpośrednim zalewaniem wodą – dobrze sprawdzają się miejsca pod daszkiem, na stabilnym słupku ogrodzeniowym lub na murku.

Monitor wewnętrzny montuje się najczęściej w przedpokoju, kuchni lub w pobliżu wejścia do domu. Jego wysokość również utrzymujemy w granicach 140–160 cm. Warto wybrać miejsce, z którego domownicy będą mogli wygodnie podejrzeć obraz i otworzyć furtkę bez konieczności odchodzenia od drzwi.

Jaki przewód poprowadzić do furtki?

Do połączenia panelu zewnętrznego z monitorem w domu stosuje się najczęściej skrętkę komputerową UTP kat. 5e lub przewód domofonowy wielożyłowy. Na krótkich odcinkach do 30 metrów wystarczy przewód 4-żyłowy, natomiast przy dłuższych trasach zaleca się wersję 8-żyłową. Zapasowe żyły przydają się później, gdy zechcemy rozbudować system o sterowanie bramą wjazdową albo dodatkowy panel.

Kabel prowadzimy w rurze ochronnej PE, a jeśli biegnie pod ziemią – na głębokości od 40 do 60 cm. Dla tras przekraczających 50 metrów warto zwiększyć przekrój przewodu, aby ograniczyć spadki napięcia. Przy wideodomofonach z kamerą zaleca się stosowanie przewodu ekranowanego lub skrętki, co redukuje ryzyko zakłóceń obrazu.

Na etapie kładzenia kabla dobrze pozostawić zapas długości wynoszący od 10 do 20 procent. Dzięki temu późniejsze podłączenie, wymiana urządzenia lub naprawa nie będą wymagały sztukowania instalacji. Zapas przydaje się także przy furtce, gdzie drobna korekta położenia kasety zewnętrznej bywa konieczna po zamontowaniu słupka i skrzydła.

Elektrozaczep i zasilanie – na co zwrócić uwagę?

Elektrozaczep to element, który fizycznie zwalnia furtkę po naciśnięciu przycisku na monitorze. Musi pasować do rodzaju zamka, kierunku otwierania skrzydła oraz napięcia przewidzianego w zestawie. Najczęściej spotyka się elektrozaczepy zasilane napięciem 12 V DC, ale przed zakupem zawsze należy sprawdzić parametry konkretnego urządzenia.

Zasilanie całego układu zwykle zapewnia transformator o napięciu 12 V AC lub DC, montowany w rozdzielni elektrycznej lub w pobliżu unifonu. Jeśli instalacja wymaga podłączenia do sieci 230 V, ten etap powinna wykonać osoba z uprawnieniami elektrycznymi. Samodzielne prace przy wysokim napięciu są niebezpieczne i mogą skończyć się porażeniem albo uszkodzeniem sprzętu.

Ważna jest też poprawna praca mechaniczna furtki. Skrzydło nie może opadać, ocierać o słupek ani zbyt mocno napierać na zaczep. Nawet idealnie wykonane podłączenie elektryczne nie zadziała, jeśli zamek będzie się blokował z powodu złego spasowania elementów. Dlatego przed montażem elektrozaczepu warto skontrolować stabilność słupków i zawiasów.

Jak podłączyć domofon do furtki krok po kroku?

Podłączenie domofonu przewodowego składa się z kilku powtarzalnych czynności. Poniższy opis dotyczy typowej instalacji dla domu jednorodzinnego, w której panel zewnętrzny znajduje się przy furtce, a monitor lub unifon wewnątrz budynku. Przed rozpoczęciem prac zawsze wyłączamy zasilanie w obwodzie i sprawdzamy instrukcję producenta, ponieważ kolejność zacisków różni się w zależności od modelu.

Do wykonania instalacji potrzebne będą: kaseta zewnętrzna, monitor lub unifon, przewód łączący, zasilacz, elektrozaczep oraz podstawowe narzędzia. Przyda się wiertarka, wkrętarka, śrubokręty izolowane, ściągacz izolacji, kołki rozporowe, wkręty, dłuto do puszki podtynkowej oraz rurka ochronna na kabel. Dla instalacji ziemnej niezbędna będzie też łopata lub szpadel do wykonania wykopu.

Poniżej przedstawiamy sekwencję działań w formie uporządkowanej listy:

• zaplanuj miejsce montażu kasety przy furtce, monitora w domu oraz trasę przewodu,
• wykonaj wykop o głębokości 40–60 cm i umieść w nim kabel w rurze ochronnej,

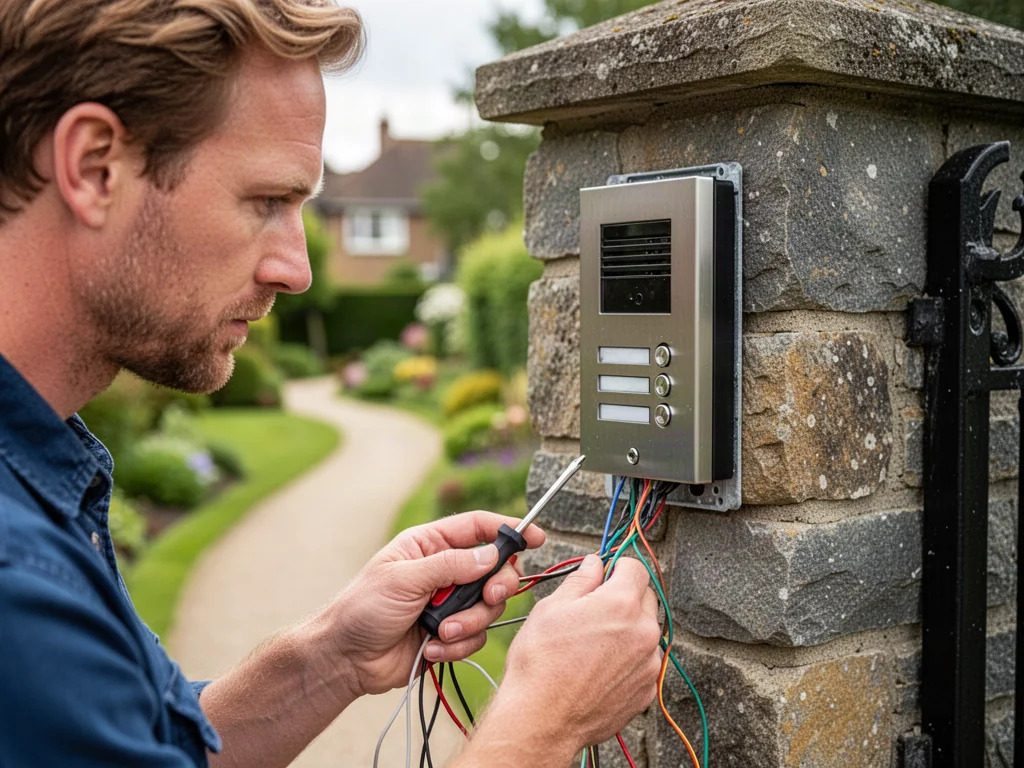

• zamocuj panel zewnętrzny na słupku lub murku na wysokości 140–160 cm,
• zainstaluj monitor wewnętrzny w wygodnym miejscu, zwykle w przedpokoju,
• podłącz przewody zgodnie ze schematem producenta, rozdzielając zasilanie, komunikację i sterowanie elektrozaczepem,
• zamontuj elektrozaczep w furtce i sprawdź, czy język zamka pracuje bez oporu,
• włącz zasilanie, przetestuj dzwonek, rozmowę oraz otwieranie furtki.

Testowanie warto wykonać kilkukrotnie, także wieczorem, aby sprawdzić działanie kamery z trybem nocnym. Jeśli system posiada aplikację mobilną lub moduł zdalnego odbierania, konfigurację przeprowadzamy zgodnie z instrukcją, zwracając uwagę na ustawienie głośności i czasu otwarcia zaczepu.

Podłączanie przewodów i typowe kolory żył

Po poprowadzeniu kabla i zamontowaniu obudów przystępujemy do podłączania żył w zaciskach. Ściągamy izolację na długości około 10 mm i łączymy przewody według schematu producenta. W prostych instalacjach analogowych funkcje przypisane do kolorów bywają zbliżone do poniższego zestawienia:

To zestawienie ma charakter poglądowy i nie zastępuje dokumentacji technicznej urządzenia. W systemach cyfrowych, wielorodzinnych lub zintegrowanych z automatyką kolorystyka bywa zupełnie inna, dlatego przed podłączeniem zawsze weryfikujemy schemat producenta. Użycie kostek połączeniowych ułatwia zachowanie porządku i pozwala uniknąć poluzowania żył.

Przy długich trasach kablowych trzeba pamiętać o możliwych spadkach napięcia. Jeśli dystans między furtką a domem przekracza 50 metrów, stosujemy przewód o większym przekroju, a w instalacjach wideo – kabel ekranowany lub skrętkę. Dzięki temu obraz pozostanie stabilny, a dźwięk pozbawiony trzasków i zakłóceń.

Testowanie i konfiguracja

Po podłączeniu wszystkich elementów włączamy zasilanie i sprawdzamy podstawowe funkcje. W pierwszej kolejności testujemy wywołanie z kasety zewnętrznej, następnie rozmowę w obu kierunkach, a na końcu otwieranie furtki. W wideodomofonie dodatkowo weryfikujemy obraz oraz jakość podświetlenia nocnego.

Jeśli system współpracuje z automatyką bramy wjazdowej, sprawdzamy również drugie wyjście sterujące. Oba przyciski – do furtki i do bramy – powinny działać niezależnie. W razie braku dźwięku, niedziałającego otwierania albo zanikającego obrazu w pierwszej kolejności kontrolujemy polaryzację zasilania oraz poprawność osadzenia przewodów w zaciskach.

Warto też skonfigurować parametry użytkowe, takie jak czas otwarcia elektrozaczepu, głośność dzwonka, jasność monitora czy kody dostępu dla domowników. W urządzeniach z modułem GSM lub aplikacją mobilną przeprowadzamy test połączenia z telefonem, aby upewnić się, że powiadomienia i zdalne otwieranie działają również poza domową siecią Wi-Fi.

Jak uniknąć błędów przy montażu domofonu?

Duża część problemów z domofonami przy furtkach wynika nie z wady fabrycznej urządzeń, ale z błędów popełnionych podczas montażu. Najczęściej pojawiają się usterki spowodowane zbyt małą liczbą żył, brakiem zapasu przewodu, pomyleniem zacisków albo zastosowaniem niewłaściwego elektrozaczepu. Do tego dochodzi prowadzenie kabli bez osłony w miejscach narażonych na wilgoć i uszkodzenia mechaniczne.

Odwrócona polaryzacja zasilania potrafi całkowicie unieruchomić układ audio, a zbyt cienki kabel na długiej trasie skutkuje spadkami napięcia i niestabilnym obrazem w wideodomofonie. Brak odpowiedniej klasy szczelności panelu zewnętrznego to z kolei ryzyko korozji i awarii po pierwszym intensywnym deszczu. Wszystkie przeloty przewodów warto uszczelnić silikonem, a sam panel montować w miejscu osłoniętym przed bezpośrednim strumieniem wody.

Błędem bywa także podłączanie instalacji niskonapięciowej do sieci 230 V bez wiedzy elektrycznej. Tego typu prace powinien wykonać elektryk z odpowiednimi uprawnieniami. Samodzielne łączenie przewodów zasilających bez doświadczenia grozi porażeniem prądem oraz uszkodzeniem domofonu i pozostałych urządzeń w obwodzie.

Nawet poprawnie podłączony domofon nie zadziała, jeśli furtka jest niestabilna, a zamek pracuje z oporem – dlatego część mechaniczna musi być równie dopracowana jak instalacja elektryczna.

Przy rozbudowanych instalacjach, obejmujących wideodomofon, kilka monitorów, sterowanie bramą i moduł zdalnego dostępu, lepiej powierzyć montaż specjaliście. Fachowiec oceni przekrój przewodów, dobierze odpowiednie zabezpieczenia i sprawdzi poprawność połączeń. W prostych zestawach niskonapięciowych samodzielny montaż jest możliwy, ale tylko przy ścisłym trzymaniu się schematu producenta.

Najczęstsze błędy podczas instalacji

W praktyce warto unikać przede wszystkim kilku typowych sytuacji, które później generują kosztowne poprawki:

• prowadzenie przewodu bez osłony w ziemi lub bezpośrednio po wierzchu ogrodzenia,
• podłączanie urządzenia bez wcześniejszego sprawdzenia schematu producenta,
• montaż elektrozaczepu przy źle ustawionej furtce, która opada lub ociera o słupek,
• układanie kabli bez zapasu serwisowego przy budynku i przy furtce,
• łączenie instalacji niskonapięciowej z zasilaniem 230 V bez wiedzy elektrycznej,
• dobór urządzenia bez sprawdzenia zgodności z typem zamka i konstrukcją ogrodzenia.

Te uchybienia da się wyeliminować, jeśli już na etapie projektu wejścia na posesję uwzględnimy miejsce na domofon, furtkę, bramę i ewentualną automatykę. Przy nowych ogrodzeniach łatwiej poprowadzić przewody, dobrać stabilny słupek pod panel zewnętrzny oraz wyznaczyć trasę kabla bez kolizji z roślinnością i nawierzchnią podjazdu.

Czy domofon można podłączyć samodzielnie?

Prosty zestaw niskonapięciowy składający się z kasety zewnętrznej, unifonu i elektrozaczepu można podłączyć samodzielnie, o ile użytkownik potrafi czytać schematy i posiada podstawowe narzędzia. W takim przypadku najważniejsze jest ścisłe stosowanie się do instrukcji producenta oraz zachowanie ostrożności przy podłączaniu zasilania. Modele bezprzewodowe bywają jeszcze łatwiejsze w montażu, bo eliminują konieczność prowadzenia kabli komunikacyjnych przez ogród.

Jeśli jednak system ma obejmować wideodomofon z kamerą, współpracę z automatyką bramową, dodatkowe monitory lub moduł zdalnego odbierania, lepiej zlecić całość fachowcowi. Błędne podłączenie w takim układzie może powodować zakłócenia obrazu, brak otwierania furtki lub awarię napędu bramy. Profesjonalny montaż obejmuje też zwykle sprawdzenie rezystancji przewodów i dobór właściwych zabezpieczeń.

Orientacyjny koszt instalacji domofonowej zależy od typu systemu, długości trasy kablowej oraz zakresu prac ziemnych. Prosty bezprzewodowy zestaw to wydatek rzędu 200–1000 zł, natomiast zaawansowany system przewodowy z wideodomofonem, elektrozaczepem i integracją z bramą może kosztować od 2000 do 4000 zł lub więcej. Do tego doliczamy montaż, którego cena zwykle mieści się w przedziale 500–2000 zł w zależności od regionu i stopnia skomplikowania.

Podsumowując: samodzielne podłączenie ma sens przy prostych układach i podstawowej wiedzy technicznej. W pozostałych przypadkach zatrudnienie instalatora to inwestycja w trwałość systemu i bezpieczeństwo domowników.
